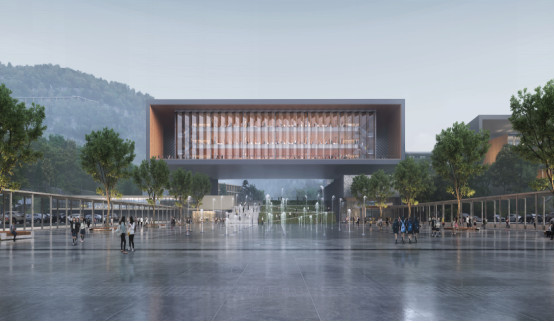

图1 湖州职业技术学院新校园建设项目-1#图书馆

  建筑类型：学校建筑

  申报项目：近零能耗建筑

  标识类型：设计评价

  建设单位：湖州职业技术学院

  代建单位：湖州交通集团置业发展有限公司

  咨询单位：浙江联泰建筑节能科技有限公司

  工程概况：

  作为最重要的校园标志性建筑，图书馆把校园的“雅正文化”发挥到极致。崇德广场，庄重的仪式感，作为全校集会的场所，体现的是“正”而在镜湖一侧，图书馆则融合景观具有诗情画意，是“雅”图书馆通过首层架空的体量串联起室外广场和镜湖的人流，主题阅览位于崇德广场正中的体量，通过通高的中庭空间提供内部阅读充足的观景视野。图书馆东翼结合山地特色，是自习室和辅助办公等功能区域。行政楼位于图书馆西侧，顺应地势起伏创造了层层跌落的建筑造型，建筑造型简洁通透，突出了图书馆主角的同时创造了多样的灰空间，与周边景观和山地完美融合。1#图书馆地上建筑面积25108.4㎡，采用双混凝土核心筒+双层钢桁架结构体系，剪力墙抗震等级为一级，钢框架抗震等级为二级;其余建筑采用框架结构。

  主要技术措施：

  1.可持续发展的建设场地

  (1)选址

  项目地位于浙江省湖州市吴兴区西侧，场地北邻丁家村，东接湖州学院，西连电子科大研究生院规划地，南靠妙峰山。现状主要为空地。场地建设条件较好。

  (2)土地利用

  场地区域构造稳定，不存在影响稳定性的不良地质作用、活动构造、水动力条件等因素，土层分布尚稳定，总体变化不大，土层分布较稳定，除上部有填土和下部有高岭土土分布外，暂无其它不良地质作用。场地稳定性良好，适宜本工程建设。

  2.节能与能源利用

  (1)建筑与围护结构

  围护结构热工性能在公共建筑节能标准的基础上大幅度提高：屋面平均传热系数0.24W/(㎡·K)。外墙保温材料平均传热系数0.38W/(㎡·K)。外窗平均传热系数1.80W/(m·K)，透明幕墙和天窗平均传热系数1.80W/(m·K)。

  (2)供暖、通风与空调

  1# 图书馆工设置三类冷热源系统：1)集中空调系统，作为图书馆主要的冷热源系统，采用一级能效变频风冷热泵机组，室外安装;2)恒温恒湿空调机组，应用于档案书库房间，性能系数一级能效水平;3)多联机空调系统，应用于机房和数字化用房，其性能系数达到一级能效水平。

  空调水系统采用采用变频水泵，空调冷、热水循环泵均分别设置。

  (3)照明与电气

  本项目照明和照度标准按现行国家和地方标准《建筑照明设计标准》GB50034、《公共建筑节能设计标准》GB0189-2015执行，照明功率密度值按规范的目标值设计。照明设计主要采用LED光源。在智能控制方面采用以下措施：灯具按建筑使用条件和天然采光状况分区、分组布置;建筑内部根据具体情况进行分区、分组、集中、分散、手动、自动等控制的设计;机房等处的照明采用就地设置照明开关控制;走道场所的照明根据要求采用智能照明控制系统;楼梯间采用延时自熄开关或采用带人体红外感应自动开关控制。

  (4)气密性及断热桥措施

  建筑设计时已充分考虑削弱热桥和加强建筑整体气密性的的技术措施：外窗气密性等级8级，外门、分隔空调空调和非空调空间的户门气密性等级为6级。幕墙气密性等级4级。

  3.可再生能源利用

  图书馆屋面共布置光伏组件2563.56㎡，组件数量为943块，总装机容量551.655KWp。组件系统采用BIPV组件，在提高美观性、安全性和寿命的同时对屋面起到遮阳的作用。为方便检修、清洗、运维，贯穿光伏组件的南向和北向分别设置了400mm宽度、与光伏组件同标高、同坡度的镀镁铝锌板材检修运维通道。

  4.室内环境质量

  (1)室内声环境

  幕墙采用隔热金属型材多腔密封(40mm隔热条)(8mm超白+1.9PVB+8mm超白三银(Low-E)+19Ar+12mm超白钢化玻璃)。具有良好的隔声效果，可保证室内有较好的隔音 效果，降低室外噪音对室内的影响。空调外机位于屋面外机平台，底部房间为楼梯间，因此对空能空间的室内背景噪声影响较小。同时，空调设备采用隔声、减振、隔振的设施减少设备运行时对环境背景噪声的影响。经计算，所有功能房间均达到室内背景噪声的高标准要求。

  (2)室内热湿环境

  室内热湿环境符合现行国家标准《民用建筑供暖通风与空气调节设计规范》GB 50736-2012 的规定：夏季室内温度≤26℃，相对湿度小于等于≤60%，冬季室内温度≥20℃，相对湿度≥30%。

  (3)室内新风量设置

  新风量的设置符合现行国家标准《民用建筑供暖通风与空气调节设计规范》GB 50736-2012 的规定：办公区域、阅览室、接待室最小新风量≥30m³/(h•人)，教室25m³/(h•人)。所有办公区域新风采用全热交换器，备全热回收效率60%。

  (4)室内空气品质

  新风热回收系统设置空气净化装置，空气净化装置对大于或等于0.5um细颗粒物的一次通过计数效率范围为60%~80%。空气处理机组过滤段由G4+F7二级过滤器组成，对大于或等于0.5um细颗粒物的一次通过计数效率范围为80~90%。全热型全热交换效率≥70%。

  5.能效指标

  本项目建筑综合节能率为78.66%，建筑本体节能率(不包含可再生能源)为25.89%，可再生能源利用率77.05%，满足《近零能耗建筑技术标准》GB/T 51350-2019中的超低能耗建筑能效指标要求。

  附：超低能耗建筑设计标识证书
